コンベヤーチエン（溶接チエン）

　　　　　　　　　　　　

このチエンは鋳物チエンをスチールチエンにしたものでリンクプレートにバレルが溶接されています。 形式はオフセット形になります。

---

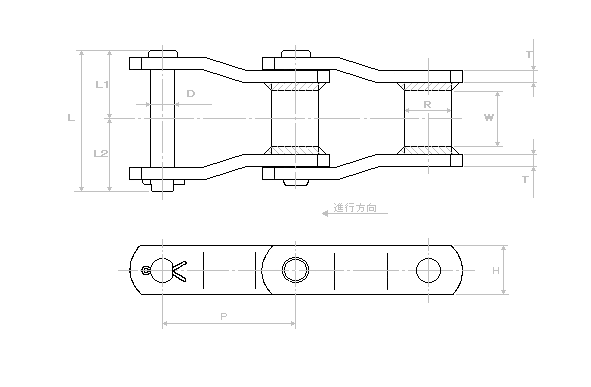

オフセット形

チエン番号	ピッチ Ｐ		バレル		ピン				リンクプレート		平均引張強さ		質量 (kg/m)
	(mm)	（in）	径 Ｒ (mm)	幅 Ｗ (mm)	径 Ｄ (mm)	長さ			高さ Ｈ (mm)	厚さ Ｔ (mm)	（ｋＮ）	(kgf)
						Ｌ (mm)	Ｌ１ (mm)	Ｌ２ (mm)
ＷＲ７８	66.27	2.609	22.2	28.4	12.7	75.8	36.2	39.6	28.6	6.3	106	10800	5.9
ＷＨ７８											159	16200
ＷＲ８２	78.11	3.075	27.0	31.8	14.3	83.5	39.85	43.65	31.8	6.3	115	11700	7.2
ＷＨ８２											177	18000
ＷＨ９１０３ＨＤ	78.11	3.075	31.75	31	19.05	95.0	44.6	50.4	38.1	9.5	267	27200	13.0
ＷＲ１２４	101.6	4.0	36.5	41.3	19.05	108	51.55	56.45	38.1	9.5	203	20700	12.1
ＷＨ１２４											265	27000
ＷＨ１２４ＨＤ	103.2	4.063	41.3	41.3	22.2	119.3	56.6	62.7	50.8	12.7	441	45000	23.0
ＷＨ１１０	152.4	6	31.8	47.6	19.05	114	53.7	60.3	38.1	9.5	265	27000	12.6
ＷＨ１１１	120.9	4.76	36.6	57.2	19.05	124.9	59.2	65.7	38.1	9.5	265	20700	12.6
ＷＲ１３２	153.67	6.05	44.5	74.4	25.4	165.9	77.7	88.2	50.8	12.7	371	37800	19.7
ＷＨ１３２											441	45000

注）１．ＷＲはピンのみ熱処理、ＷＨはすべての部品を熱処理しています。 　　 ２．ＨＤは強力タイプです。

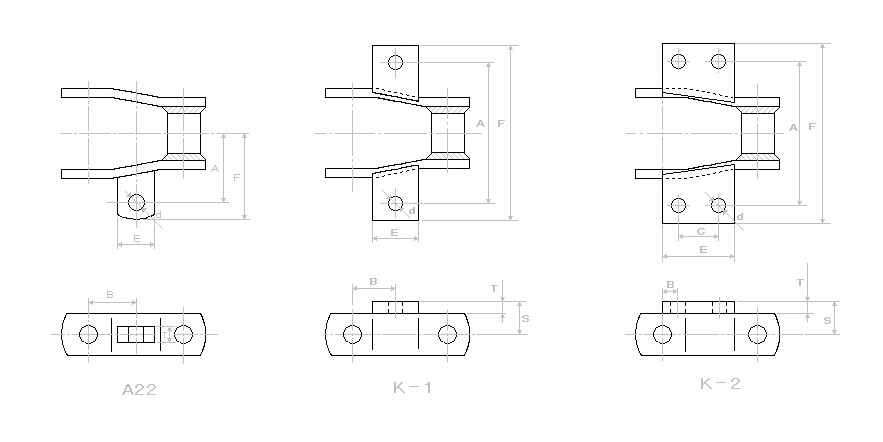

オフセット形アタッチメント

Ａ２２アタッチメント

チエン 番号	寸法(mm)						付加質量 (kg/m）
	Ａ	Ｂ	ｄ	Ｅ	Ｆ	Ｔ
ＷＲ７８	47.6	33.2	10.4	25.4	63.5	9.5	7.3
ＷＲ１３２	95.3	76.8	20.6	50.8	116.7	12.7	22.0

チエン 番号	寸法(mm)							付加質量 (kg/m）
	Ａ	Ｂ	ｄ	Ｅ	Ｆ	Ｓ	Ｔ
ＷＲ７８	101.6	31.8	10.4	31.8	127	20.6	6.3	8.2
ＷＲ８２	106.4	38.1	10.4	44.5	140	22.2	6.3	10.7

Ｋ−２アタッチメント

チエン 番号	寸法(mm)								付加質量 (kg/m）
	Ａ	Ｂ	Ｃ	ｄ	Ｅ	Ｆ	Ｓ	Ｔ
ＷＲ７８	101.6	10.3	28.6	10.4	50.8	127	20.6	6.3	9.4
ＷＲ８２	108	19	33.3	10.4	57	136	22.2	6.3	11.3
ＷＲ１２４	133	22.2	49.2	10.4	76	162	28.6	9.5	17.4
ＷＲ１３２	190.5	41.3	69.8	13	106	233	38.1	12.7	28.7
