ゴミ焼却処理用HW形コンベヤチエン
|
| ごみ焼却処理設備で使用されるチエンは輸送物の性質上、チエン部品間への灰などの混入、 水中での使用など条件が悪いため、ブシュ外面、ローラ内面の磨耗が寿命に大きく影響します。 従って一般のコンベヤチエンに比べ、耐磨耗仕様にする必要があります。またチエンの屈曲不良、 回転不良などを起こさぬようクリアランスに特殊設計が施されています。 |
 |

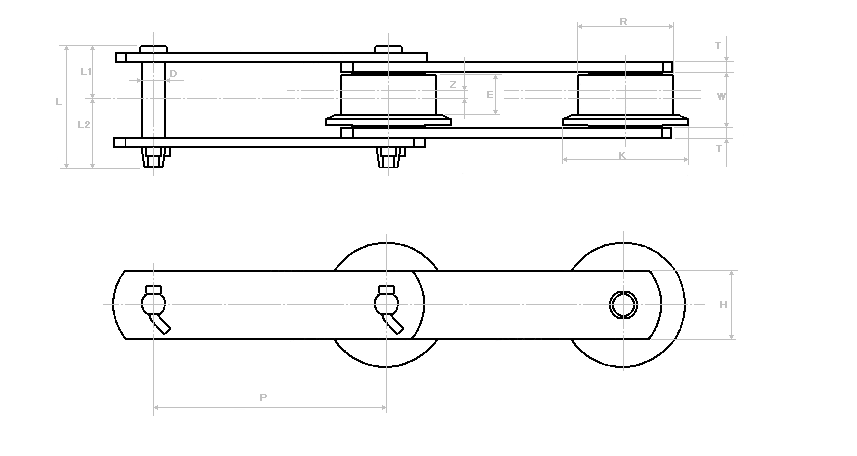

| チエン番号 | ピッチ Ｐ (mm) |
内リンク 内幅 Ｗ (mm) |
リンクプレート | 平均引張強さ | 質量 (kg/m） |
||||||||||
| 外径 Ｒ (mm) |
踏面幅 Ｅ (mm) |
フランジ径 Ｋ (mm) |
芯違い Ｚ (mm) |
径 Ｄ (mm) |
長さ | 高さ Ｈ (mm) |
厚さ Ｔ (mm) |
（ｋＮ） | （ｋｇｆ） | ||||||
| Ｌ (mm) |
Ｌ１ (mm) |
Ｌ２ (mm) |
|||||||||||||
| ＨＷ１０１０８−Ｆ | 101.6 | 44.5 | 18 | 55 | 2.5 | 27 | 11.0 | 63 | 30 | 33 | 28.6 | 6.3 | 78.5 | 8000 | 6.9 |
| ＨＷ１５２０８−Ｆ | 152.4 | 50.8 | 20 | 65 | 3 | 30 | 11.0 | 66 | 31.5 | 34.5 | 38 | 6.3 | 78.5 | 8000 | 8.1 |
| ＨＷ１５０１１−Ｆ | 150 | 50.8 | 20 | 65 | 3.5 | 30 | 14.2 | 68 | 32 | 36 | 38 | 6.3 | 112.8 | 11500 | 7.7 |
| ＨＷ１５２１５−Ｆ | 152.4 | 57.2 | 25 | 75 | 3.5 | 37.1 | 15.8 | 87.5 | 40.0 | 47.5 | 44.5 | 7.9 | 186.3 | 19000 | 12.4 |
| ＨＷ２００１５−Ｆ | 200 | 65 | 24 | 85 | 4 | 37.1 | 15.8 | 87.5 | 40.0 | 47.5 | 44.5 | 7.9 | 186.3 | 19000 | 11.5 |
| ＨＷ２５０１５−Ｆ | 250 | 10.4 | |||||||||||||
| ＨＷ２００１９−Ｆ | 200 | 80 | 34 | 105 | 5 | 51.4 | 18.9 | 111.3 | 51.5 | 59.8 | 50.8 | 9.5 | 245.2 | 25000 | 20 |
| ＨＷ２５０１９−Ｆ | 250 | 17.3 | |||||||||||||
| ＨＷ３００１９−Ｆ | 300 | 15.7 | |||||||||||||
| ＨＷ３００２６−Ｆ | 300 | 100 | 38 | 130 | 6 | 57.2 | 22.1 | 119.6 | 55.4 | 64.2 | 63.5 | 9.5 | 313.8 | 32000 | 24 |
