| このチエンは主として製鉄所で鋼片や鋼材を運ぶトランスファコンベヤに用いられております。 また、このブロックチエンを応用し、高荷重で使用されるドローベンチ用チエンにも使用されています。 |
 |

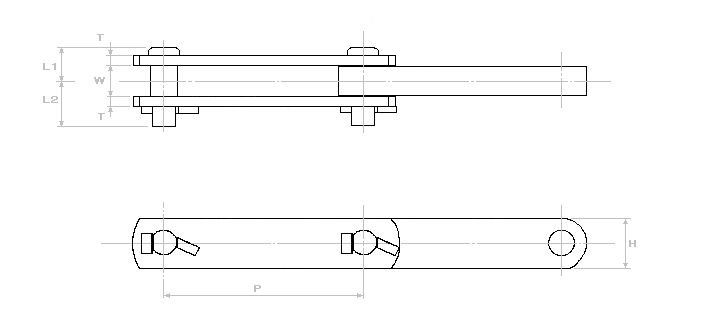

| チエン 番号 |
チエン ピッチ Ｐ （mm） |
ピン | ﾘﾝｸ 高さ Ｈ (mm) |
外ﾘﾝｸ 厚さ T (mm) |
外ﾘﾝｸ 内幅 ｗ (mm） |
平均引張強さ | 質量 （ｋｇ/m） |
||
| Ｌ１ (mm) |
Ｌ２ (mm) |
（ｋＮ） | （ｋｇｆ） | ||||||
| ＳＢＳ３１５０ | 150 | 25.7 | 34.3 | 38.1 | 7.9 | 23.5 | 309 | 31500 | 7.0 |
| ＳＢＳ３２００ | 200 | 6.8 | |||||||
| ＳＢＳ４１５０ | 150 | 28.4 | 35.6 | 44.5 | 7.9 | 27.0 | 397 | 40500 | 9.0 |
| ＳＢＳ４２００ | 200 | 8.5 | |||||||
| ＳＢＳ５２００ | 200 | 30.5 | 41.5 | 50.8 | 9.5 | 30.0 | 490 | 50000 | 12.5 |
| ＳＢＳ５２５０ | 250 | 12.1 | |||||||
| ＳＢＳ６２００ | 200 | 32.5 | 43.5 | 57.2 | 9.5 | 34.0 | 618 | 63000 | 14.2 |
| ＳＢＳ６２５０ | 250 | 13.6 | |||||||
| ＳＢＳ６３００ | 300 | 13.2 | |||||||
| ＳＢＳ７２００ | 200 | 32.5 | 43.5 | 63.5 | 9.5 | 34.0 | 721 | 73500 | 16.2 |
| ＳＢＳ７２５０ | 250 | 15.5 | |||||||
| ＳＢＳ７３００ | 300 | 15.2 | |||||||
| ＳＢＳ９２００ | 200 | 35.5 | 46.5 | 63.5 | 12.7 | 38.0 | 883 | 90000 | 21.0 |
| ＳＢＳ９２５０ | 250 | 20.0 | |||||||
| ＳＢＳ９３００ | 300 | 19.5 | |||||||
| ＳＢＳ１１２５０ | 250 | 41.5 | 52.5 | 76.2 | 12.7 | 43.0 | 1118 | 114000 | 25.0 |
| ＳＢＳ１１３００ | 300 | 24.0 | |||||||
| ＳＢＳ１４２５０ | 250 | 47.5 | 58.0 | 76.2 | 16.0 | 48.0 | 1373 | 140000 | 32.0 |
| ＳＢＳ１４３００ | 300 | 31.0 | |||||||
