スチールドラグチエン
|
| リンクプレートにバレルが溶接されていますので、構造が簡単で頑丈です。 チエン自体の重量が重く、チエンの底面が広くなっていますから、重い硬い材料でも運搬できます。 バレル前部が材料こ効果的に推し進めるように、また材料にチエンが乗り上げないように垂直にして あるのが特徴です。 |
 |

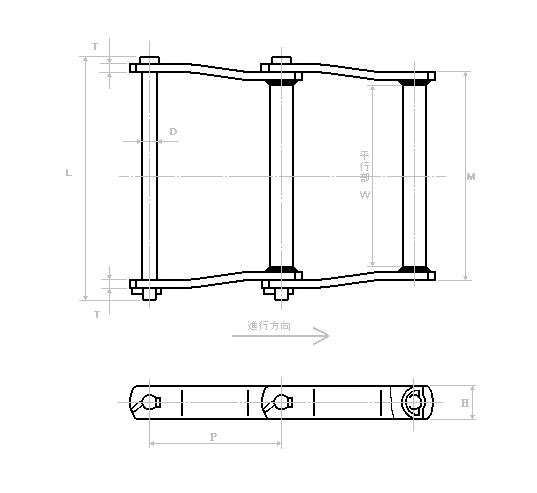

| チエン番号 | ピッチ Ｐ (mm) |
ピン | リンクプレート | Ｍ (mm) |
Ｗ (mm) |
平均引張強さ | 質量 (kg/m) |
|||
| 径 Ｄ (mm) |
長さ Ｌ (mm) |
高さ Ｈ (mm) |
厚さ Ｔ (mm) |
（ｋＮ） | （ｋｇｆ） | |||||
| ＷＳ１０２ | 127.0 | 19.1 | 240 | 38.1 | 9.5 | 198.4 | 165.1 | 177 | 18000 | 17.7 |
| ＷＳ１０４ | 152.4 | 19.1 | 183 | 38.1 | 9.5 | 139.7 | 104.8 | 177 | 18000 | 12.7 |
| ＷＳ１１０ | 152.4 | 19.1 | 307 | 38.1 | 9.5 | 263.5 | 228.6 | 177 | 18000 | 16.7 |
| ＷＳ１１２ | 203.2 | 19.1 | 307 | 38.1 | 9.5 | 263.5 | 228.6 | 177 | 18000 | 16.6 |
| ＷＳ１１６ | 203.2 | 19.1 | 406 | 44.5 | 9.5 | 358.7 | 303.2 | 226 | 23000 | 16.7 |
| ＷＳ１１８ | 203.2 | 22.0 | 433 | 50.8 | 12.7 | 377.8 | 336.6 | 294 | 30000 | 38.4 |
| ＷＳ１２０ | 152.4 | 22.0 | 320 | 50.8 | 12.7 | 262.0 | 222.2 | 294 | 30000 | 32.5 |
| ＷＳ１２２ | 203.2 | 22.0 | 320 | 50.8 | 12.7 | 262.0 | 222.2 | 294 | 30000 | 26.0 |
| ＷＳ４８０ | 203.2 | 22.0 | 382 | 50.8 | 12.7 | 325.0 | 280.2 | 294 | 30000 | 27.1 |
