ケースコンベヤー用チエン
ケースコンベヤは、ケーシング内にチエンを走らせ輸送物を運搬します。水平輸送だけでなく、
垂直あるいは傾斜輸送も可能です。
チエンコンベヤの形式、輸送物の性質に応じて最も合理的な形状をしており、Ｔ形、Ｕ形及び特殊な
ＵＡ形、ＵＢ形、ＵＣ形などの種類があり、いずれの場合にも輸送能率をよくするために羽根の形には
特殊な工夫がなされています。

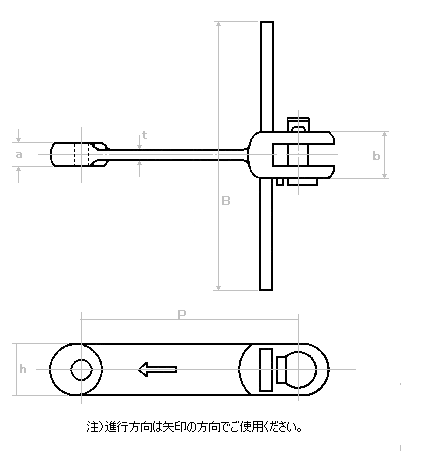

鍛造チエン
チエン番号 ピッチ
Ｐ
(mm)		 チエン寸法(mm) ｱﾀｯﾁﾒﾝﾄ
寸法　Ｂ
(mm)		 平均引張強さ 質量
（kg/m）		 ｱﾀｯﾁﾒﾝﾄ
1ﾘﾝｸ当たり
付加重量(kg)
ａ ｂ ｈ ｔ （ｋＮ） (kgf）
ＦＴ０５１２５ 120 10 21 26 6 125 49.0 5000 1.93 0.15
ＦＴ０５１５０ 150 0.16
ＦＴ０５１９０ 190 0.2
ＦＴ１０１２５ 150 15 32 34 8 125 98.1 10000 3.67 0.26
ＦＴ１０１５０ 150 0.31
ＦＴ１０１９０ 190 0.36
ＦＴ１０２４０ 240 0.47
ＦＴ１０２９０ 290 0.59
ＦＴ１０３４０ 340 0.9
ＦＴ１５２９０ 150 18 37 40 10 290 196 20000 5.6 0.7
ＦＴ２０３４０ 150 20 41 46 11 340 294 30000 7.6 1.26
ＦＴ２０４１０ 410 1.52
ＦＴ３０４１０ 200 20 41 46 12 410 392 40000 7.1 2.0
ＦＴ３０４８０ 480 2.4
ＦＴ４０４８０ 200 22 45 52 12 480 471 48000 9.0 2.7
ＦＴ４０５７０ 570 3.3
ＦＴ５０５７０ 200 26 54 54 14 570 569 58000 11.5 4.0
ＦＴ１００６９０ 260 39 90 90 20 690 981 100000 38.1 8.1

注）特殊アタッチメントも製作いたします。

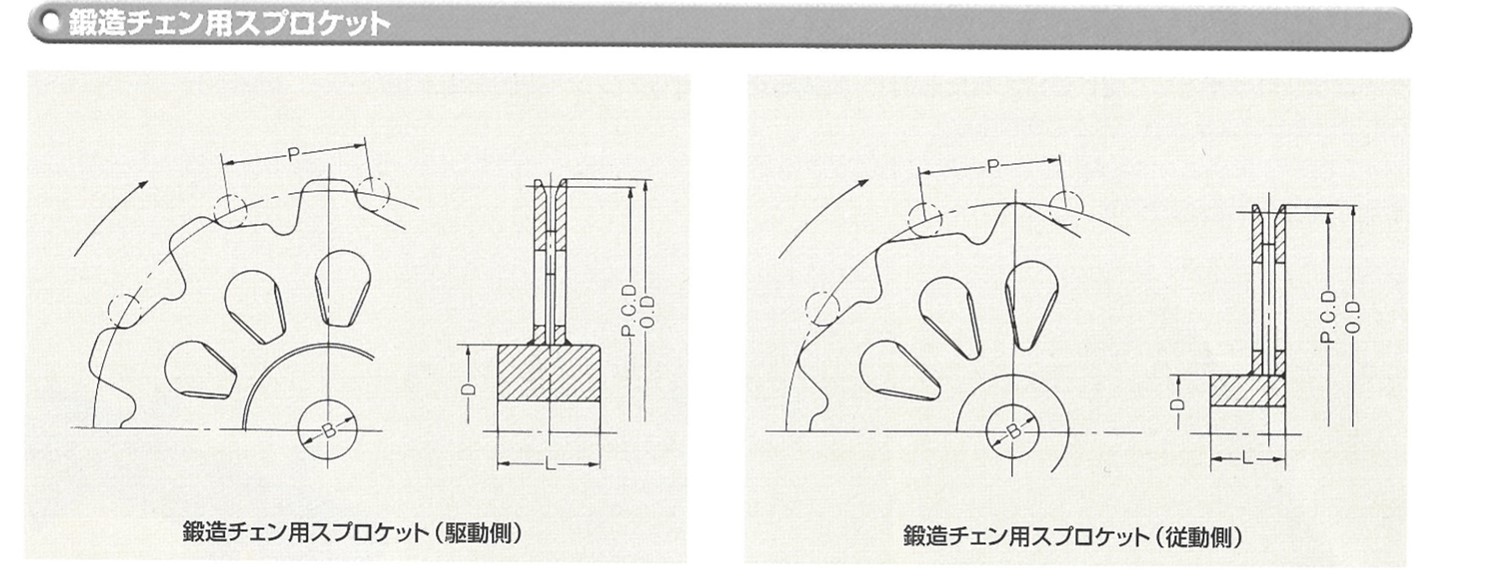

チエン番号 歯数
Ｎ 		ピッチ
Ｐ
(mm)		 ピッチ
円直径
P,.C.D
(MM)		 外径
OD
(mm)		 最大穴軸径
B
(mm)		 ボス
(mm)		 質量
（kg）
径　D 幅　L
ＦＴ−１０ 8 150 392 416 85 135 90 24.8
9 438.6 462 28
10 485.4 510 31.5
ＦＴ−１５ 9 150 438.6 466 95 150 100 36
10 485.5 512 40.5
11 532.4 560 45.4
ＦＴ−２０ 9 150 438.6 470 110 180 120 52.9
10 485.4 516 58.2
11 532.4 564 64.2
ＦＴ−３０ 10 200 647.2 680 145 230 160 100
11 709.9 742 113
12 772.7 804 123
ＦＴ−４０ 10 200 647.2 682 160 260 180 139
11 709.9 746 151
12 772.7 810 163
ＦＴ−５０ 11 200 709.9 748 165 270 190 167
12 772.7 810 180
13 835.7 874 198

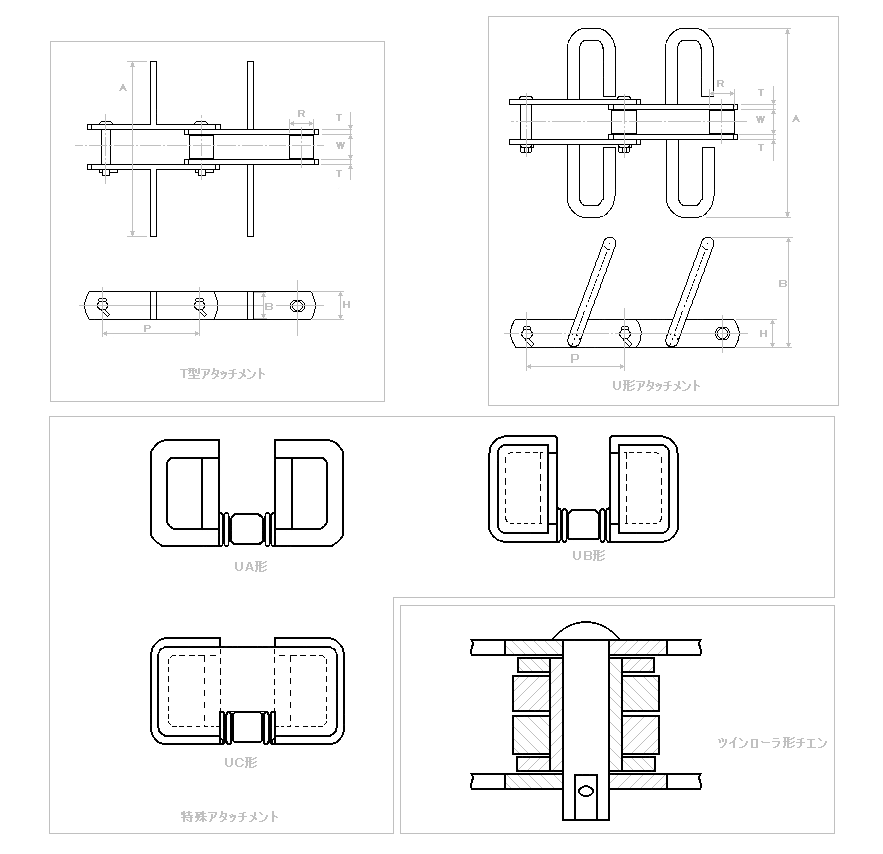

スチールチエン
ケースコンベヤ用として特に設計されたもので粉体輸送中にピンとブシュの間に輸送物が入って屈曲不良にならないようにクリアランスを大きくとってあります。
ツインローラ形チエンは粉体、粒体などの輸送物がブシュとローラの間に入り固着し、ローラが回転不良を起こすのを防止するため開発されたものです。
チエン
番号		 チエン
ピッチ
Ｐ
(mm)		 ローラ
外径
Ｒ
(mm)		 内ﾘﾝｸ
内幅
Ｗ
（mm)		 ﾘﾝｸﾌﾟﾚｰﾄ アタッチメント寸法（mm) 平均引張強さ 質量（ｋｇ/m）
高さ
Ｈ
(mm)		 厚さ
Ｔ
(mm)		 Ａ Ｂ （ｋＮ） （ｋｇｆ） Ｔ形 Ｕ形
Ｔ形 Ｕ形
ＨＣ１０１０７ 101.6 25.4 22.6 31.8 4.7 125 28 90 73.5 7500 5.1 9.3
ＨＣ１０１１１ 101.6 31.8 27.0 38.1 6.3 125 38 90 107.9 11000 8.1 11.3
150 105 8.9 9.9
180 120 8.9 14.1
ＨＣ１５２１１ 152.4 31.8 30.2 38.1 6.3 150 38 105 107.9 11000 8.0 9.0
ＨＣ１５２１７ 152.4 38.1 37.1 44.5 7.9 150 44 105 186.3 19000 10.8 12.0
180 120 11.2 16.5
230 140 13.0 18.6
290 155 14.2 24.1
ＨＣ１５２２２ 152.4 44.5 37.1 50.8 9.5 180 50 160 245.2 25000 16.4 20.0
230 120 16.6 20.5
ＨＣ２００２２ 200 44.5 51.4 50.8 9.5 230 50 140 245.2 25000 15.4 19.3
290 145 16.5 23.6
340 160 18.9 26.0
410 280 20.5 34.5
ＨＣ２５０３１ 250 50.8 57.2 63.5 9.5 340 60 150 304.0 31000 21.4 26.8
410 280 23.0 32.4
470 350 27.2 38.0
570 390 33.0 39.2
ＨＣ２５０４９ 250 57.2 66.7 76.2 12.7 470 75 240 480.5 49000 39.4 40.9
570 55 340 46.5 45.7
・クリーナー及びカップはご要請により製作します。
・特殊アタッチメントも製作できます。

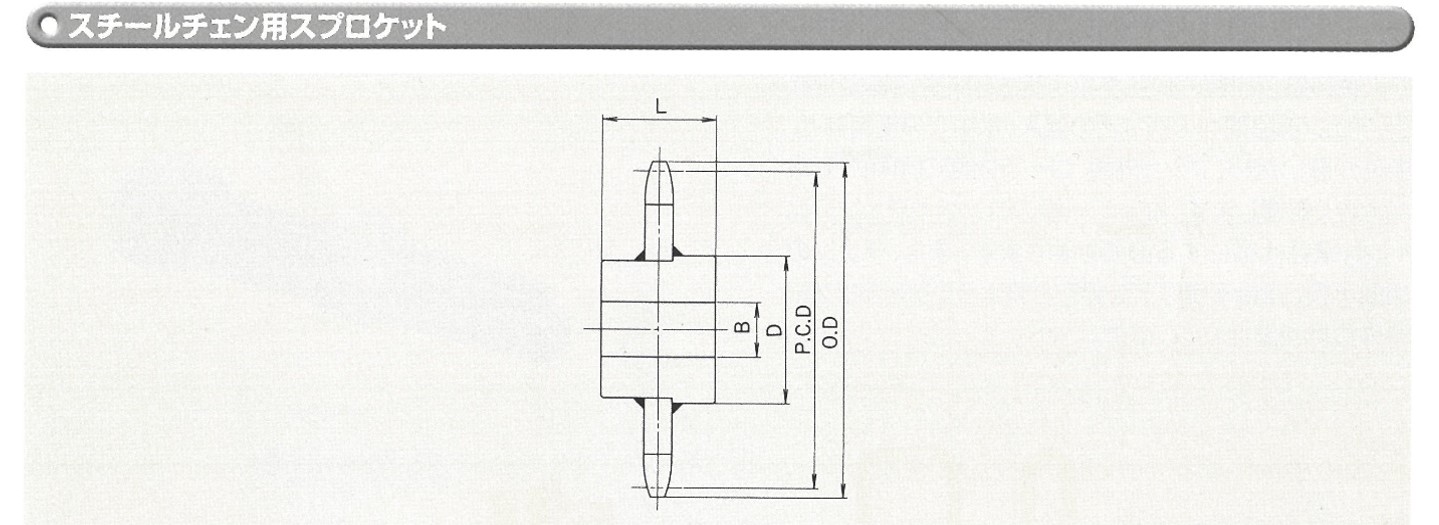

チエン
番号		 歯数
N		 ピッチ
円直径
P.C.D
(mm)		 外径
O.D
(mm)		 軸孔敬B ボス 質量
(ｋｇ)
下穴 最大 径　L 幅　L
ＨＣ１０１０７ 8 265.5 283 40 65 100 70 15
9 297.1 315 65 100 70 16
10 328.8 346 70 115 80 17.5
11 360.6 378 70 115 80 19.5
12 392.6 410 70 115 80 22
ＨＣ１０１11 8 265.5 288 40 75 120 80 13.5
9 297.1 320 75 120 80 15.5
10 328.8 350 75 120 80 18.5
11 360.6 383 80 125 80 22
12 392.6 415 80 125 90 24
ＨＣ１5211 8 398.2 420 40 75 120 85 28.5
9 445.6 468 80 130 90 35.7
10 493.2 515 85 135 95 44
11 540.9 563 85 135 95 52
12 588.8 610 90 145 100 62
ＨＣ１５２１7 8 398.2 425 40 95 150 105 40
9 445.6 472 100 160 110 50
10 493.2 520 100 160 110 58.5
11 540.9 568 100 160 115 69
12 588.8 615 105 170 120 82
ＨＣ15222 8 398.2 430 50 105 165 115 43
9 445.6 477 105 165 115 51
10 493.2 524 105 170 120 61
11 540.9 572 115 180 125 74
12 588.8 620 115 180 125 84
ＨＣ20022 8 522.6 554 50 100 160 105 75
9 584.8 616 105 170 110 94
10 647.2 678 105 170 110 110
11 709.9 740 105 170 110 130
12 772.7 803 115 180 115 153
ＨＣ25031 8 653.3 690 50 125 200 140 140
9 731 767 125 200 140 170
10 809 845 60 140 220 155 210
11 887.4 923 140 225 160 250
12 965.9 1000 145 230 165 290
ＨＣ25049 8 653.3 693 60 130 210 150 150
9 731 770 140 220 150 190
10 809 850 145 230 160 230
11 887.4 927 70 150 240 170 270
12 965.9 1006 80 155 250 175 320
