| HB形標準アタッチメント |

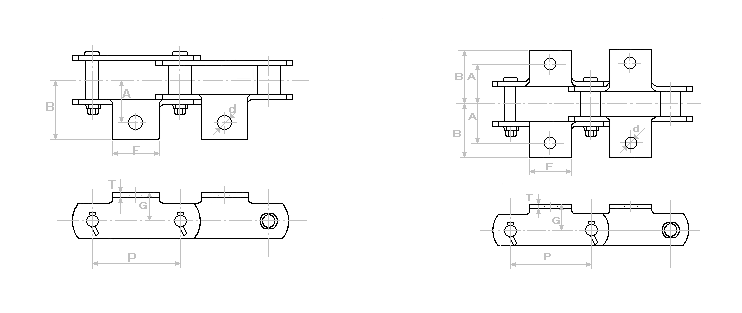

| Ａ－１・Ｋ－１アタッチメント |
 |
| チエン 番号 |
ピッチ Ｐ (mm) |
寸法（mm) | １個当りの付加価値（kg) | ||||||
| Ａ | Ｂ | ｄ | Ｆ | Ｇ | Ｔ | Ａ－１ | Ｋ－１ | ||
| ＨＲ６６０８ | 66.27 | 45 | 64 | 12 | 35 | 24 | 6.3 | 0.10 | 0.20 |
| ＨＲ７８１３ | 78.11 | 60 | 78.5 | 12 | 45 | 35 | 7.9 | 0.15 | 0.30 |

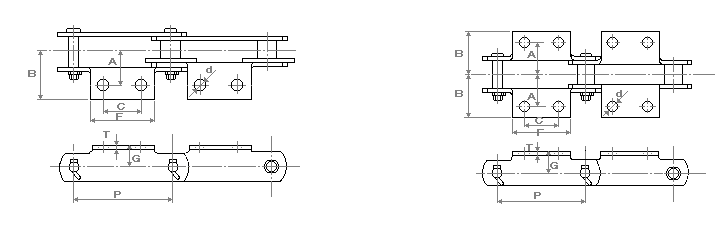

| Ａ－２・Ｋ－２アタッチメント |
 |
| チエン 番号 |
ピッチ Ｐ (mm) |
寸法(mm) | １個当りの付加価値（kg） | |||||||
| Ａ | Ｂ | Ｃ | ｄ | Ｆ | Ｇ | Ｔ | Ａ－２ | Ｋ－２ | ||
| ＨＢ７８１１ | 78.11 | 60 | 78.5 | 30 | 12.0 | 65 | 35 | 7.9 | 0.25 | 0.50 |
| ＨＢ１０００７ | 100 | 35 | 52 | 40 | 10.0 | 65 | 22 | 4.8 | 0.10 | 0.20 |
| ＨＢ１００１１ | 100 | 50 | 64 | 40 | 12.0 | 70 | 28 | 6.3 | 0.15 | 0.30 |
| ＨＢ１５０１１ | 150 | 50 | 64 | 60 | 12.0 | 90 | 28 | 6.3 | 0.20 | 0.40 |

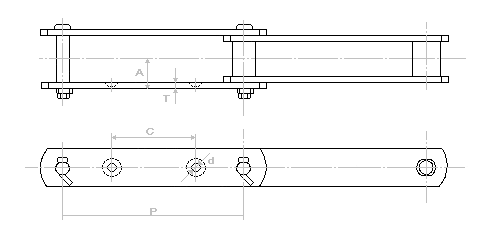

| Ｇ－２アタッチメント |
 |
| チエン番号 | ピッチ Ｐ (mm) |
寸法(mm) | |||
| Ａ | ｄ | Ｃ | Ｔ | ||
| ＨＢ１０００７ | 100 | 20.5 | 10.0 | 40 | 4.8 |
| ＨＢ１００１１ | 100 | 28.1 | 11.0 | 35 | 6.3 |
| ＨＢ１５０１１ | 150 | 28.1 | 11.0 | 60 | 6.3 |
